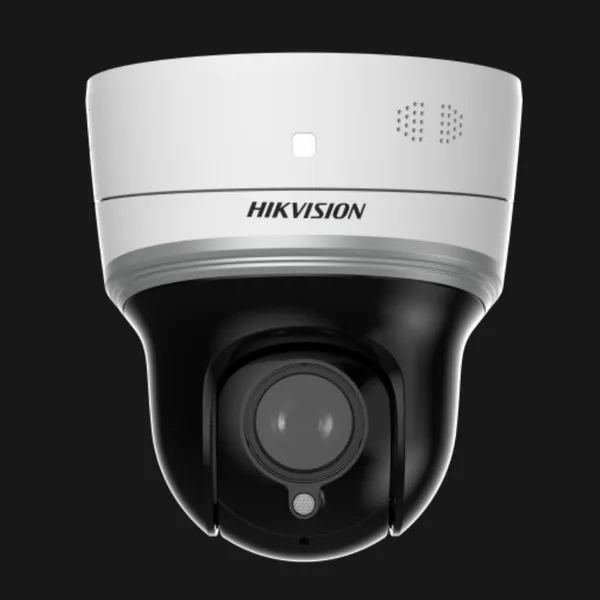

DS-2DE2204MW-D3/W/XM(XM)

2.5寸200万4倍无线白光迷你PTZ

200万|4倍|红外30米，白光10米|内置麦克风内置扬声器|1对音频输入/输出接口|1对报警输入/输出|支持512G|需自配电源 • 支持1920 × 1080 @30 fps高清画面输出

• 支持4倍光学变倍，16倍数字变倍

• 支持350°水平旋转，垂直方向0°~90°

• 支持高效红外阵列补光，红外补光距离30 m；夜间可手动配置白光补光模式，补光距离10 m，支持智能补光模式

• 内置麦克风和扬声器，支持双向语音对讲

• 支持预置点巡航，支持300个预置位，支持定时抓图、事件抓图、一键巡航、一键守望、3D定位等功能

• 支持真宽动态、3D数字降噪、强光抑制、smartIR等

• 支持三码流模式；支持smart265智能编码，节省存储空间

• 支持人形侦测功能，支持人形侦测联动声音报警

• 报警1进1出，音频1进1出

• 支持Wi-Fi功能，支持对接海康互联APP使用

基础参数

传感器类型：

1/2.7＂ progressive scan CMOS

***照度：

彩色：0.05 Lux @ (F1.8，AGC ON)；黑白：0.00 5Lux @ (F1.8，AGC ON)；0 Lux with IR

快门：

1/1 s~1/30,000 s

日夜转换模式：

自动ICR彩转黑

日夜转换方式：

白天、夜晚、自动、定时切换

背光补偿：

支持

宽动态：

支持真宽动态

强光抑制：

支持

3D降噪：

支持

透雾：

支持

区域曝光：

支持

图像设置：

饱和度，亮度，对比度，锐度

图像参数切换：

支持

白平衡：

自动白平衡;手动白平衡;日光灯;白炽灯;暖光灯;自然光;锁定白平衡

数字变倍：

16倍

隐私遮蔽：

最多支持24块隐私遮蔽，每个场景最多支持8个

信噪比：

＞52dB

通用功能：

镜像、密码保护、水印技术、IP地址过滤

镜头

焦距：

2.8~12 mm，4倍光学变倍

光学变倍速度：

大约2 s(广角~望远)

视场角：

水平：98.3°~39.4° 垂直：52.8°~22.2° 对角线：116.5°~45.2°

光圈数：

F1.8

云台

巡航扫描：

支持

水平范围：

水平350°

垂直范围：

垂直0°-90°

水平速度：

水平键控速度：0.1°-40°/s,速度可设;水平预置点速度：40°/s

垂直速度：

垂直键控速度：0.1°-40°/s,速度可设;垂直预置点速度：40°/s

比例变倍：

支持

预置点个数：

300个

断电记忆：

支持

守望功能：

支持

3D 定位：

支持

预置点视频冻结：

支持

定时任务：

关闭;预置点;球机重启;球机校验

视频

第三码流帧率分辨率：

50Hz: 25fps（1280 × 720,640 × 480,640 × 360） 60Hz: 30fps（1280 × 720,640 × 480,640 × 360）

图像尺寸：

1920 × 1080

码流类型：

主码流、子码流;第三码流

主码流帧率分辨率：

50 Hz: 25 fps (1920 × 1080, 1280 × 960, 1280 × 720)； 60 Hz: 30 fps (1920 × 1080, 1280 × 960, 1280 × 720)

子码流帧率分辨率：

50 Hz:25 fps(640 × 480, 640 × 360); 60 Hz:30 fps(640 × 480, 640 × 360)

视频压缩标准：

H.265,H.264,MJPEG

Smart 264：

支持

SVC：

支持

ROI：

支持

音频

音频压缩标准：

G.711alaw;G.711ulaw;G.722.1;G.726;MP2L2;AAC;PCM;MP3

音频压缩码率：

AAC：16kbps，32kbps，64kbps;MP2L2：32kbps，40kbps，48kbps，56kbps，64kbps，80kbps，96kbps，112kbps，128kbps，144kbps，160kbps;PCM：8kHz，16kHz;MP3：8kbps，16kbps，32kbps，40kbps，48kbps，56kbps，64kbps，80kbps，96kbps，112kbps，128kbps，144kbps，160kbps

音频采样率：

AAC：16 kHz；MP2L2：16 kHz；PCM：8 kHz，16 kHz；MP3：8 kHz，16 kHz

环境噪声过滤：

支持

智能

普通事件：

移动侦测;遮挡报警;异常;音频异常侦测

Smart事件：

区域入侵侦测;越界侦测;进入区域侦测;离开区域侦测

Smart录像：

断网续传、智能后检索

报警联动：

支持设置报警联动预置点/SD卡录像/报警输出/邮件/上传中心/上传FTP

Smart编码：

Smart264;ROI;SVC;Smart265

网络

网络存储：

NAS (NFS, SMB/ CIFS)

支持协议：

IPv4，IPv6，HTTP，HTTPS，Qos，FTP，SMTP，UPnP，SNMP，DNS，DDNS，NTP，RTSP，RTCP，RTP，TCP/IP，UDP，IGMP，ICMP，DHCP，PPPoE，Bonjour

接口协议：

软件集成的开放式API，开放型网络视频接口 ，ISAPI，海康SDK，第三方管理平台接入，GB/T28181协议，ISUP，E家协议，支持萤石接入

取流路数：

最多20路

用户管理：

最多32个用户，分3级：管理员、操作员和普通用户

安全管理：

授权的用户名和密码，以及MAC地址绑定，HTTPS加密，IEEE 802.1x网络访问控制，IP地址过滤

浏览器：

IE 10~11；Chrome 57+；Firefox 52+；Safari 12+

Wi-Fi

无线标准：

IEEE802.11b, 802.11g, 802.11n

频率范围：

2.4 GHz~2.4835 GHz

信道带宽：

支持20/40 MHz

调制方式：

802.11b: CCK, DQPSK, DBPSK 802.11g: OFDM/64-QAM,16-QAM, QPSK, BPSK 802.11n : OFDM/64-QAM、16-QAM、QPSK、BPSK

加密方式：

64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK

传输速率：

802.11b: 11, 5.5, 2, 1 Mbps 802.11g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps 802.11n :mcs0~msc7

接口

报警：

1进1出

网络接口：

RJ45网口，自适应10M/100M网络数据

SD卡扩展：

内置Micro SD卡插槽，支持Micro SD/Micro SDHC/Micro SDXC卡（支持512G）

音频：

支持mic和speaker 1路音频输入，1路音频输出

补光

补光灯距离：

白光10m 红外30m

一般规范

使用环境说明：

1、请勿将设备使用在振动或冲击环境下，如车载、动车、船舶、港口塔吊、大型采矿机械*** 2、请勿将设备使用在强腐蚀、强酸、高盐碱地区，如海上岛屿、海上平台、海上船舶、化工、熏蒸、海边（5公里以内）等特殊腐蚀环境 3、请勿将设备应用在强电磁干扰环境，如广播塔天线主发射方向、变电站合闸区、电网输电线近区、轨道受电弓、雷达、医用核磁共振、4G/5G/FM基站天线附近等强电磁干扰高频辐射环境 4、请勿将设备使用在极热、极冷、多尘或者长时间高湿度等环境下，参考工作温湿度要求

供电方式：

DC12V

工作温湿度：

-10℃-50℃；湿度小于90%

恢复出厂设置：

支持

尺寸：

Ø125 × 137.2 mm

重量：

650 g

产品执行标准(具体版本号以标签为准)：

Q/BFW 006
